萬瓦級激光切割機光路系統技術揭秘

2021-09-03來源：未知瀏覽：次

穩定

萬瓦激光切割機的激光器都屬于連續激光器種類，而連續激光器又分為單模（塊）激光器和多模（塊）激光器，以國內某知名的激光器生產廠商為例，其單模連續激光器功率可達到6000W，是目前國內單模連續激光器可達到的輸出功率最高水平。當激光器內部只有一個泵浦模塊時，就稱之為單模激光器，也就是說6000W淡漠連續激光器內部只含有一個泵浦模塊。


現在超大功率連續激光器尤其是萬瓦激光切割機，其配備的國內激光器都是多模連續激光器，一般來說，高功率多模連續激光器都是通過合束器將低功率單模連續激光器（也就是單個泵浦模塊）光源耦合而成。例如，12000W萬瓦激光切割機的多模連續激光器就可以使用兩個6000W泵浦模塊耦合而成。一個多模塊連續激光器使用的單個泵浦模塊越少可靠性越高，模塊越多線路越復雜，損壞率越高。

相對國外高功率激光器來說，我國萬瓦激光器還是以多模連續為主，而國外優秀的高功率激光器單模輸出已實現最大20 kW，多模輸出最大可達 500 kW的技術水平，我國高功率激光器生產技術水平有待提高。

強悍


接下來，我們再來說一下萬瓦激光器發出的激光束為什么可以切割超厚板材。

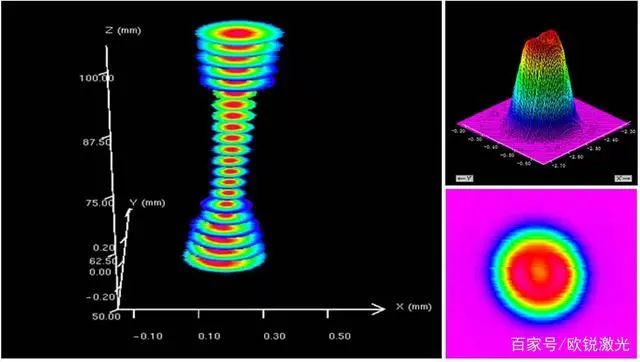

我們先來說一個知識點，單模激光器光纖芯徑細，光斑細，聚集能量高，且單模激光器的芯徑一般都是50μm、100μm為標準，而萬瓦激光器則是將超高功率的激光束通過100μm的光纖芯徑內輸出，其能量功率密度之大可想而知。

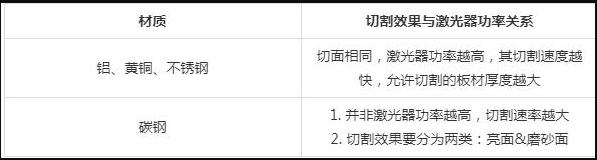

不同材質的切割效果與激光器功率的關系：



亮面切割的特點：切面光滑，切面錐度小，切割速度快，適用于復雜圖形切割，不燒角，有極限功率存在（當激光器功率未達到極限功率時，功率越高切割效果（切割速度）越好，但是一旦超過極限切割功率，再提高激光器功率已經沒意義了）。
