噴嘴出口孔與激光束的同軸度是影響切割質量?jì)?yōu)劣的重要因素之一，尤其是切割的工件越厚時，它的影響就更大。因此，必須調整噴嘴中心與激光的同心度，以獲得更好的切割斷面。

噴嘴中心與激光束中心不同軸時，對切割質量的影響
1.切割氣體從噴嘴中心噴出，作用在切割板材。分別根據X軸和Y軸的正負方向，可以把激光光斑分成四個區域，當激光不在噴嘴中心時，易出現四個斷面效果不一致，如碳鋼厚板小噴嘴切割，有些面亮面效果，有些面條紋粗，甚至掛渣或切不斷。
2.萬瓦切割碳鋼亮面效果，目前都采用小噴嘴結合高焦點工藝，激光不在噴嘴中心，輕微易導致噴嘴發熱，影響隨動，不能穩定加工，嚴重直接燒毀噴嘴。

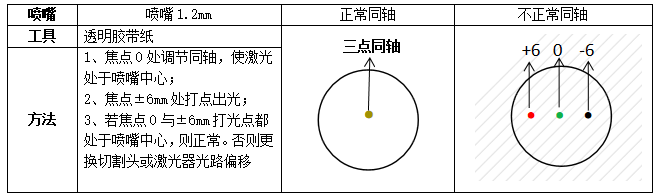

噴嘴與激光束同軸度調試方法

噴嘴種類
一般激光切割噴嘴分為單、雙層，單層噴嘴用于熔化切割，即用氮氣做輔助氣體，通常用于切割不繡鋼、鋁合金、黃銅等；雙層噴嘴一般用于氧化切割，即使用氧氣作輔助氣體，通常用于切割碳鋼。

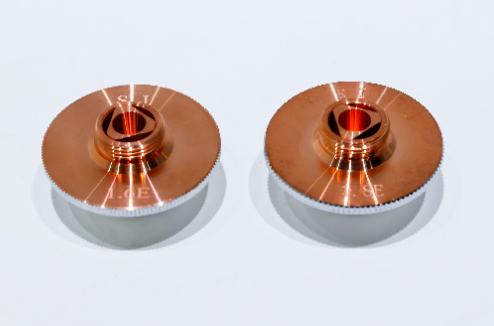

雙層高速E型噴嘴▲

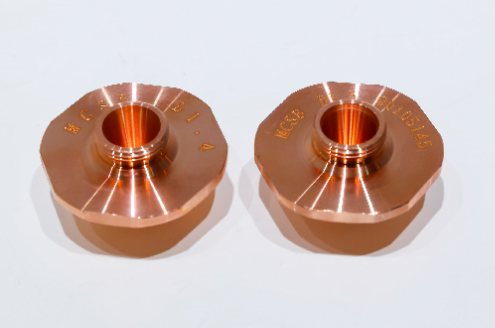

單層噴嘴 ▲

噴嘴尺寸選擇
噴嘴直徑大小決定了進入切口的氣流形狀、氣體擴散面積、氣體流速，從而影響了熔融物去除、切割穩定情況。進入切口的氣流量大、速度快、工件在氣流中的位置恰當，噴射去除熔融物的能力越強。
用戶根據所用激光器功率和所切金屬板材厚度，進行噴嘴尺寸的選擇。理論上，板材越厚，噴嘴應使用越大，比例閥設置壓力越大，流量越大，確保壓力，才能切割出正常斷面效果。
不同功率噴嘴選擇
激光器功率≤6000W
切割碳鋼，噴嘴規格直徑一般為雙層S1.0~5.0E；切割不銹鋼，選用普通規格單層噴嘴；

創(chuàng )鑫6000W切割效果

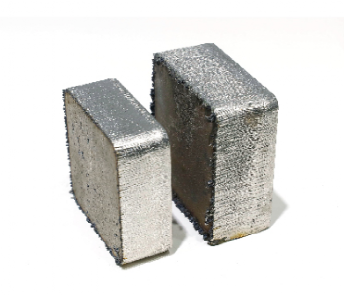

16mm20mm不銹鋼 ▲

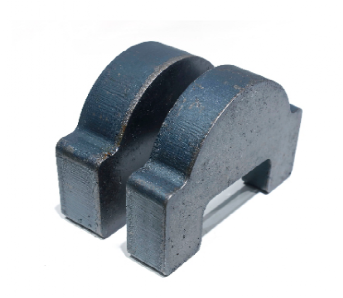

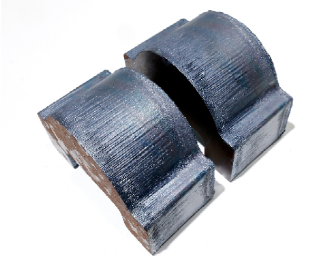

 20mm25mm磨砂碳鋼▲

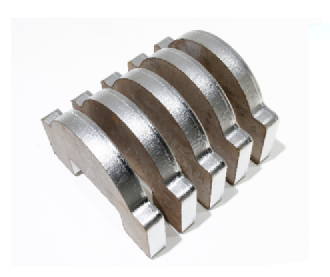

16mm不銹鋼▲

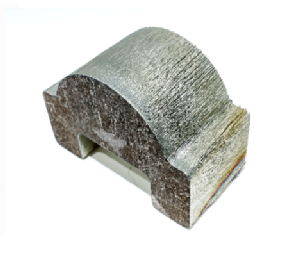

60mm不銹鋼▲
